Zaměřování historických staveb

Přesné a detailní zaměření historických staveb je nezbytným podkladem pro navazující průzkumné a projekční práce. Pro získání kvalitní dokumentace objektu využíváme fotogrammetrii, laserové a standardní geodetické zaměření. Kombinací pozemní fotogrammetrie, laserscanningu a snímkování z dronu je vytvořen virtuální 3D model, který je pomocí totální stanice následně připojen ke státní výškové a souřadnicové síti. Prostorový model tvoří základ pro veškeré další výstupy – pohledy, rozvinuté pohledy, neomezené množství vertikálních a horizontálních řezů, vrstevnicové plány. Vybrané výstupy jsou vloženy do programu CAD a překresleny do standardních stavebních čárových výkresů.

zaměření historických staveb

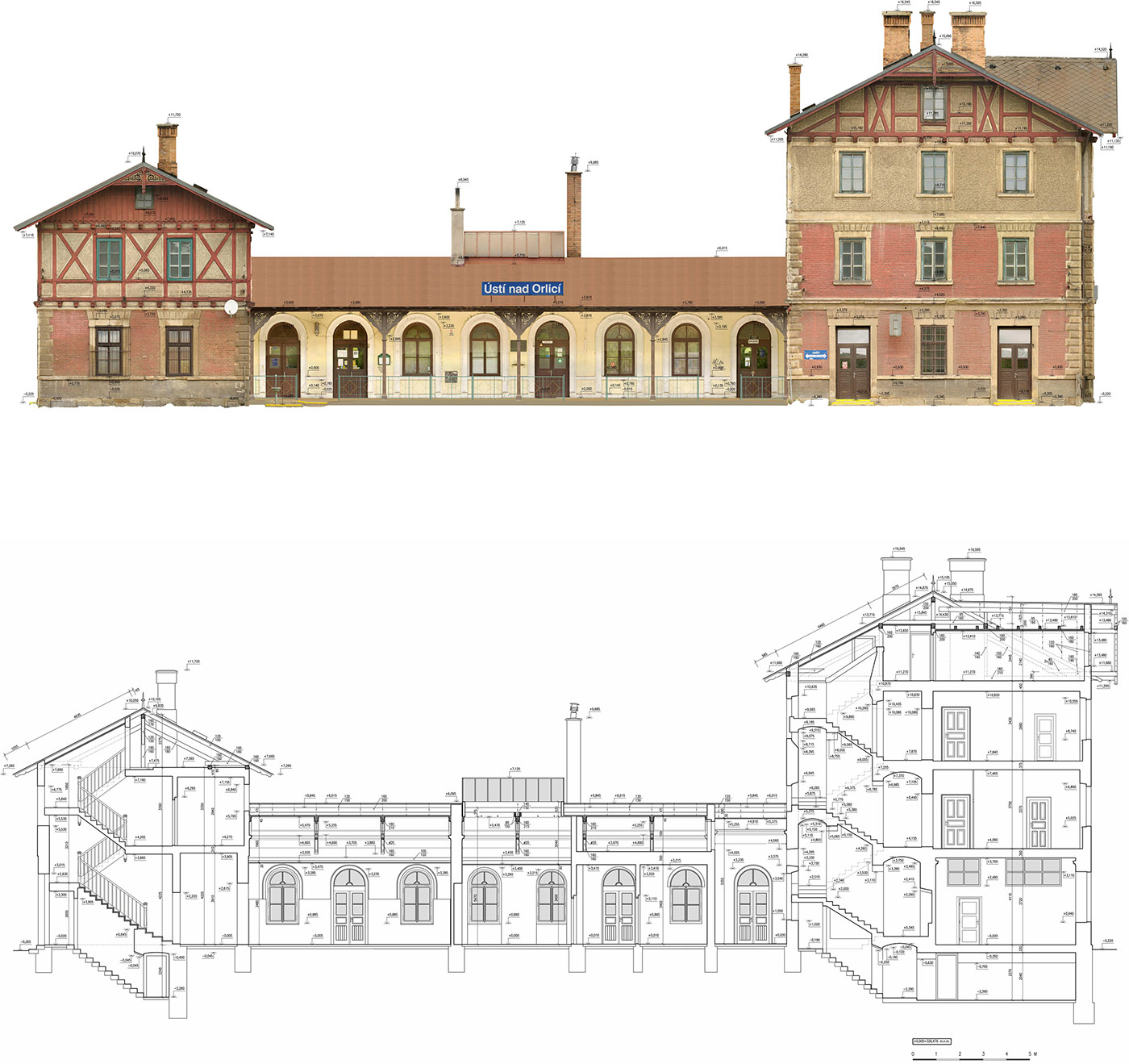

Vlakové nádraží Ústí nad Orlicí, čelní pohled, svislý řez

zaměřování historických staveb

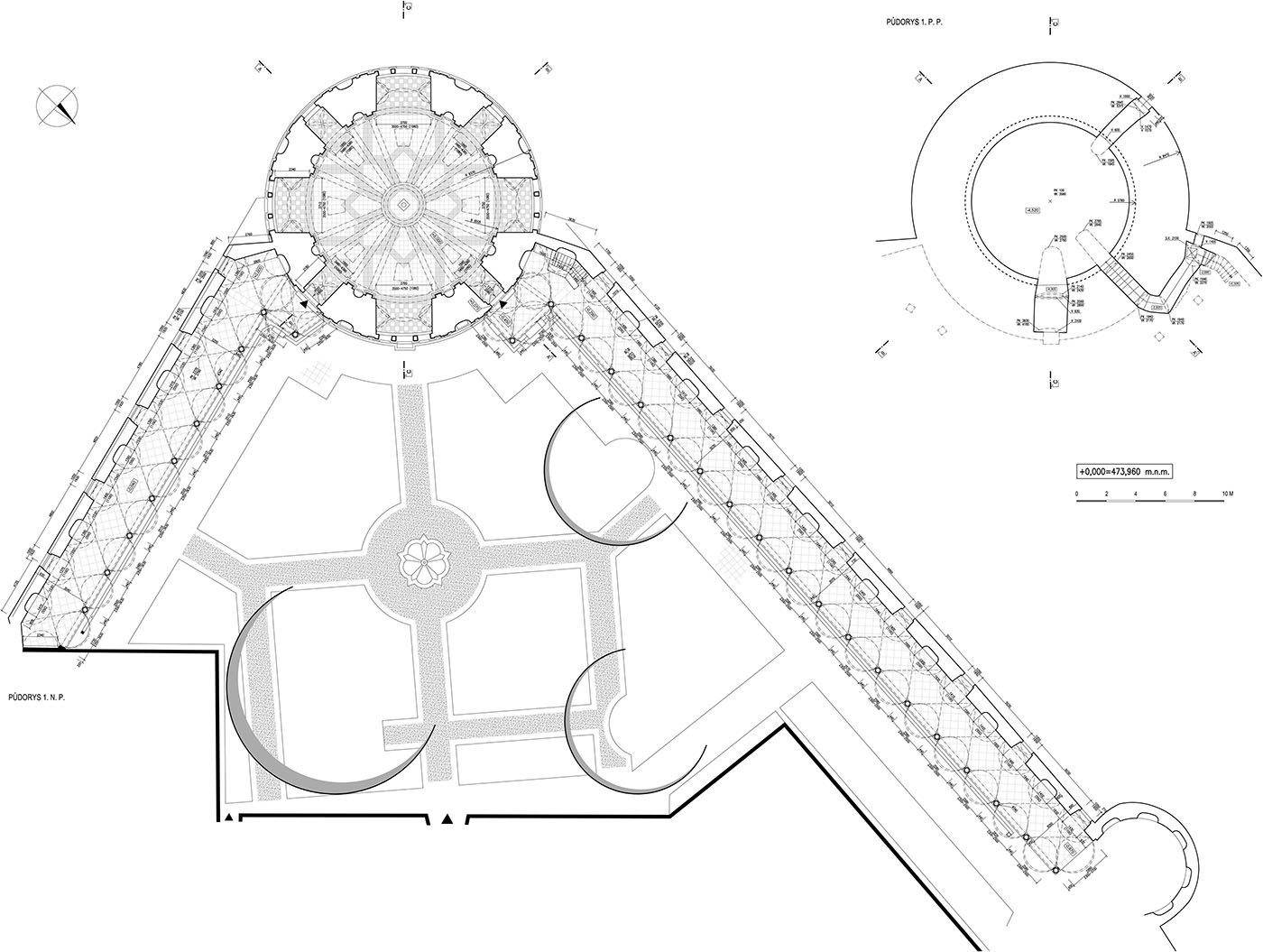

Státní hrad a zámek Jindřichův Hradec, půdorys I. PP a I. NP zámeckého Rondelu

zaměření památek

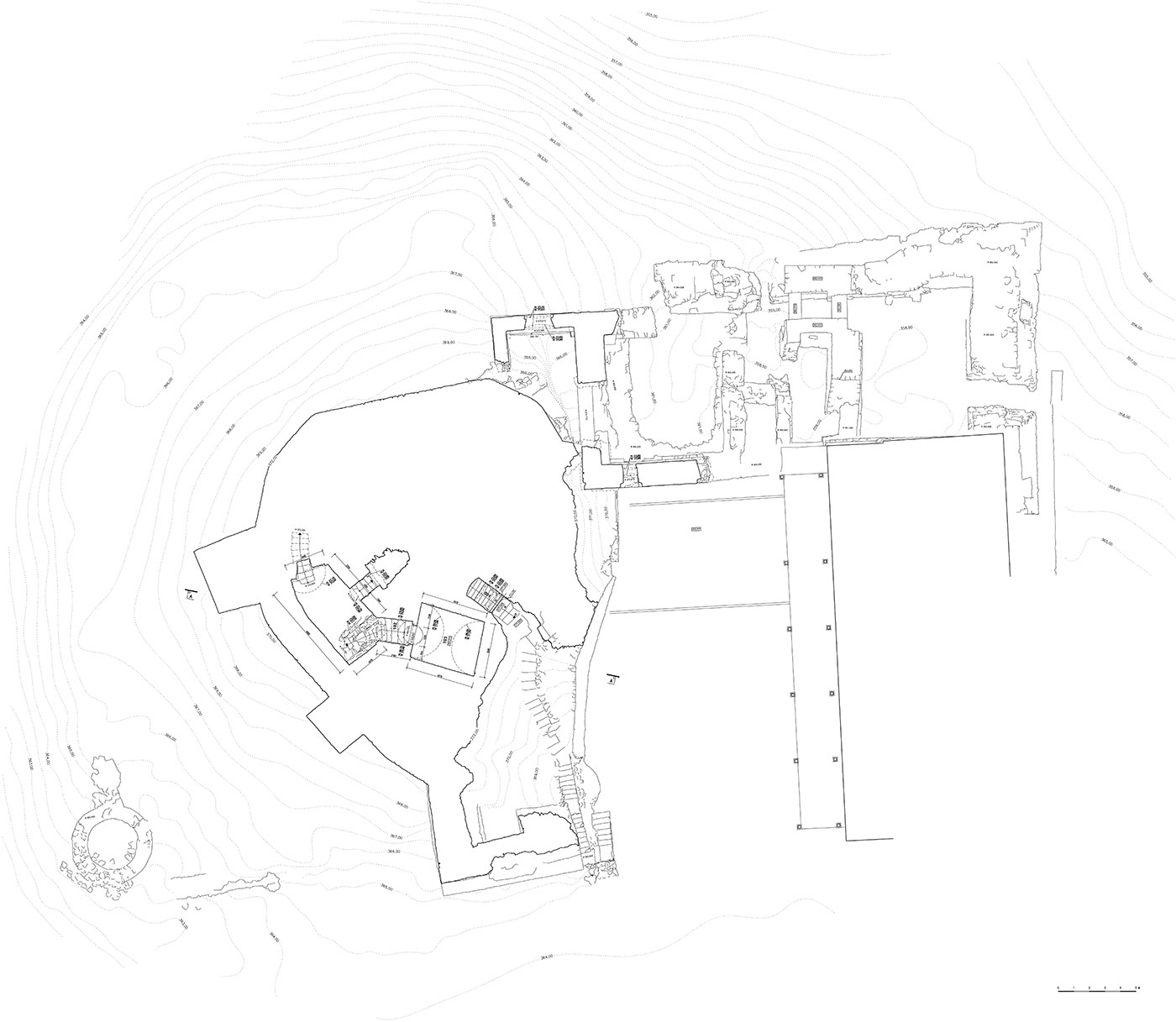

Státní hrad Kunětická Hora, půdorys I. NP

zaměření historických památek

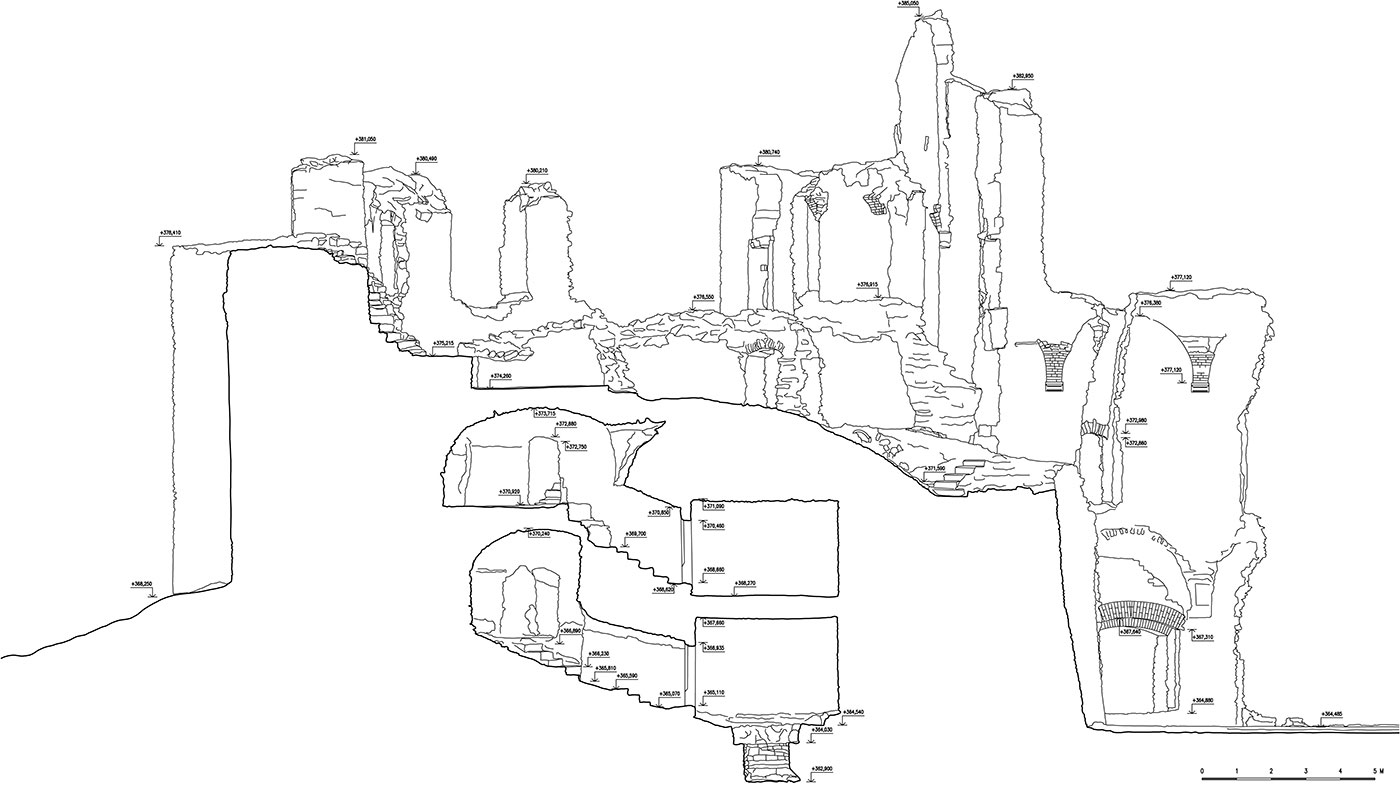

Státní hrad Kunětická Hora, svislý řez

zaměřování historických staveb

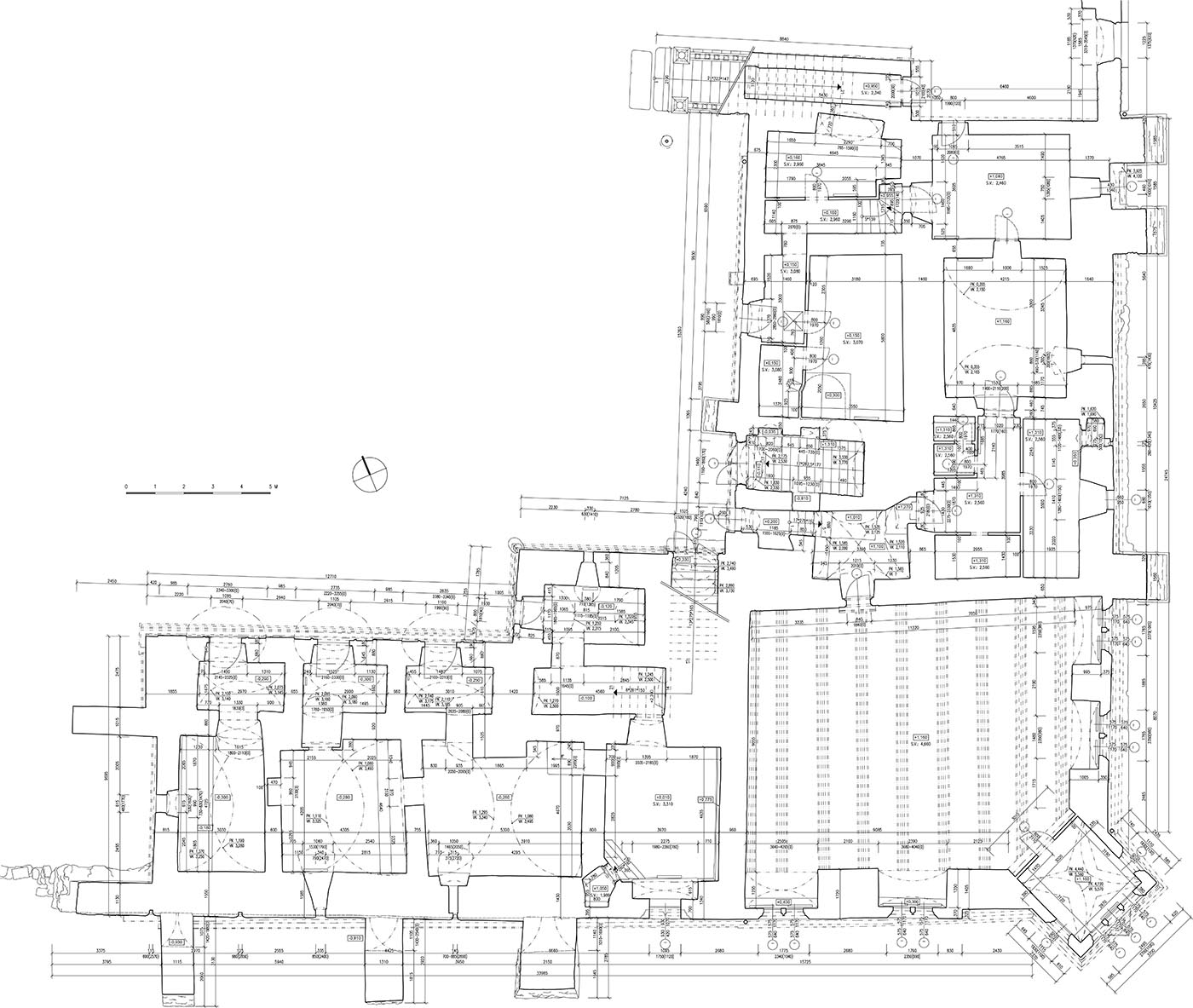

Zámek Přerov nad Labem, půdorys I. NP

zaměření historických staveb

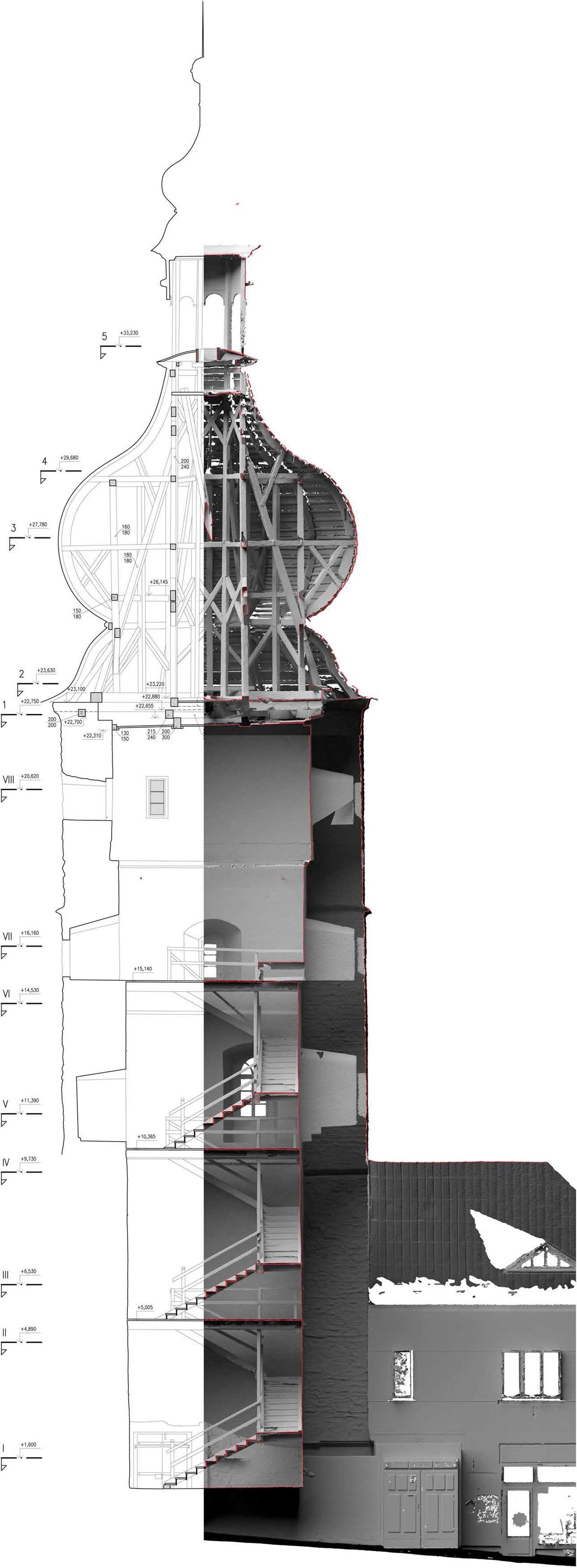

Choceňská věž ve Vysokém Mýtě, svislý řez

zaměřování historických staveb

Hrad Košumberk, vnitřní hrad, půdorys 2.N.P.

zaměření historických staveb

Hrad Košumberk, vnitřní hrad, příčný řez
